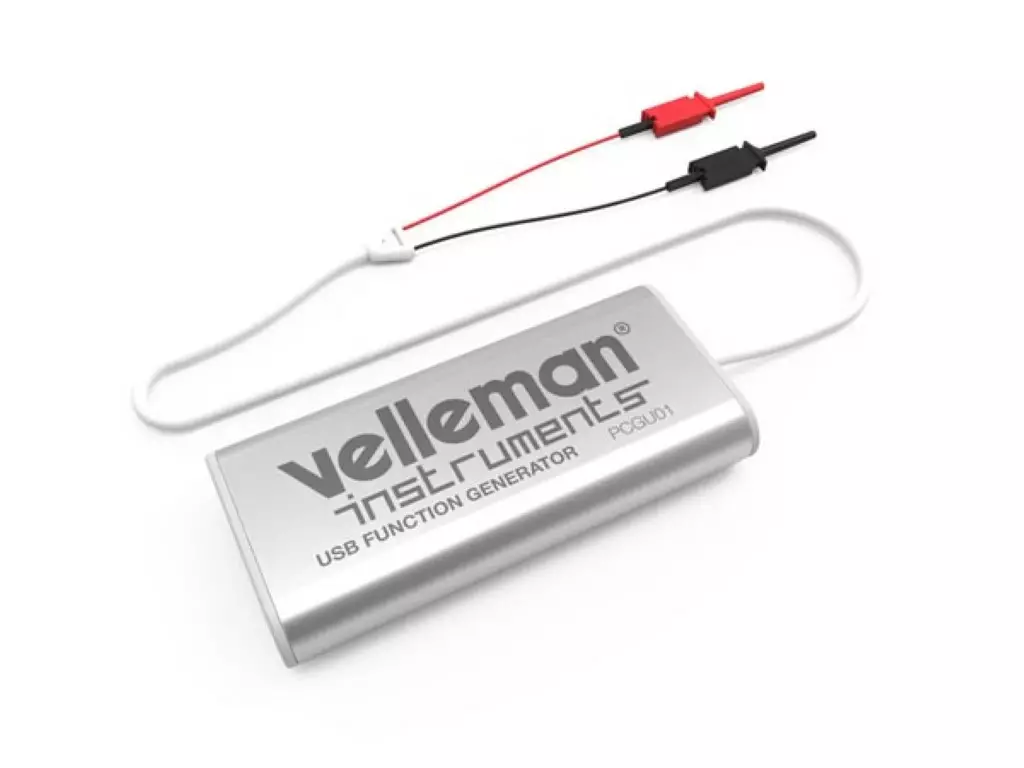

USB FUNKTIOGENERAATTORI

Uusi PC USB generaattori on erittäin helppokäyttöinen ja siinä on taajuusalue 1 MHz asti!
Tämä näppärä mittalaite generoi sini, kantti ja kolmioaallot ja siinä on 10 bittinen DAC. Lähtöjännite on säädettävissä 0.2 Vpp - 10 Vpp.
Lataa Windows® ohjelmisto Vellemanin sivuilta ja ohjaa eri signaaleita. Ohjelmassa on mukana muunmuassa kätevä aaltosekvenssi generaattori.

Ominaisuudet

dedicated Windows® software to control the various signals (free download)

software includes an automated wave sequence generator

design enclosure

test leads

free software download

USB cable

Tekniset tiedot

DAC resolutions: 10 bits

frequency range: sine, triangle form 1 Hz to 1 MHz, square wave 1 Hz to 100 kHz

frequency setting resolution: 0.04 Hz

sweep function

amplitude range: 200 mVpp to 10 Vpp @ 1 kHz // no load / 0 V offset

amplitude range with offset: 200 mVpp to 7.5 Vpp @ 1 kHz // no load / -2.5 V to +2.5 V offset

offset range : from 0 to -2.5 V or +2.5 V max. (resolution 0.5% of full scale)

waveforms: sine, square and triangle

typical sine wave distortion (THD): < 0.02% @ 1 kHz / 0 dB / 600 Ohm

square wave rise/fall time: < 0.2 µs

output impedance: 50 Ohm

note: PC USB ground is connected to GND output

minimum system requirements:

Windows® XP, Vista, 7, 8, 10

mouse or touchpad

free USB port 1.1 or 2.0
