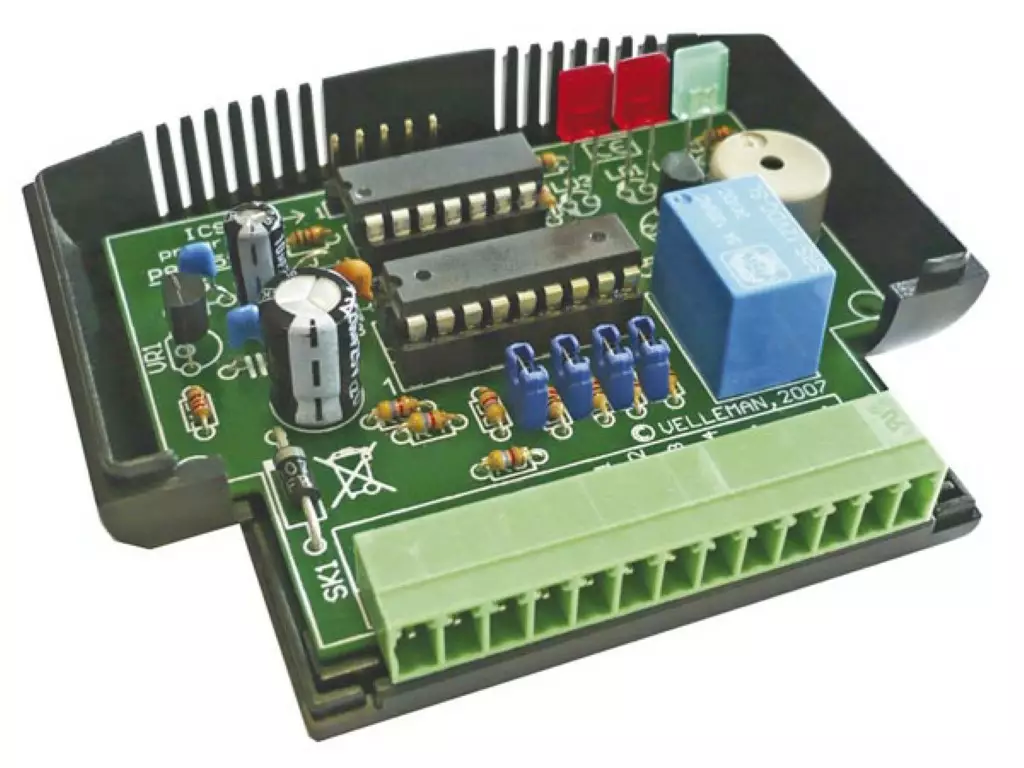

MINI PIC-PLC SOVELLUSMODUULI

Tämän pienikokoisen sovellusmoduulin mahdollisuudet ovat suuret ja kiinni pelkästään ohjelmointitaidoistasi.
Voit nyt luoda omia sovelluksia ilman tarvetta laitteiden kokoamiseen. Kaikki tarvittavat tulot ja annot on puskuroitu ja valmiina käyttöön. Moduuli sisältää LED:in, releannon ja summerin.

Voit toteuttaa omia automaatio-, ohjain-, auto jne. sovelluksia ... Tarvitset lisäksi vain ohjelmointilaitteen VM134 tai K8076

Ominaisuudet

• 9 ohjelmoitavaa I/O-linjaa (4 tuloa, 5 antoa)
• Microchip® PIC16F630 mikro-ohjainpiiri
• LED-merkkivalo käyttöjännitteelle ja releannolle
• 1 vapaa ohjelmoitava LED-merkkivalo
• Sisäänrakennettu minisummeri audiosignaaleita varten
• Sisäänrakennettu ICSP™-liitin ohjelmointia varten
• PIC™-ohjelmointilaite tukee PIC16F630-piiriä

Tekniset tiedot

• teholähde: 12VDC (reguloimaton) / 100mA
• 4 tuloa (jännitettä mittaavat)
• tulojännitealue: 5 - 24VDC, @ 4K7
• 4 NPN-transistoriantoa (avokollektori, nieluannot:
  • transistorien antovirta: maks. 100mA / anto
  • mahdollisuus suoraan 12V releantoon (ei tarvitse erillistä suojadiodia)
• 1 releanto, NO/NC-kontakti (2A)
• MCU-kellotaajuus: kiinteä 4MHz:n sisäinen oskillaattori
• mitat: 80 x70 x 25mm
