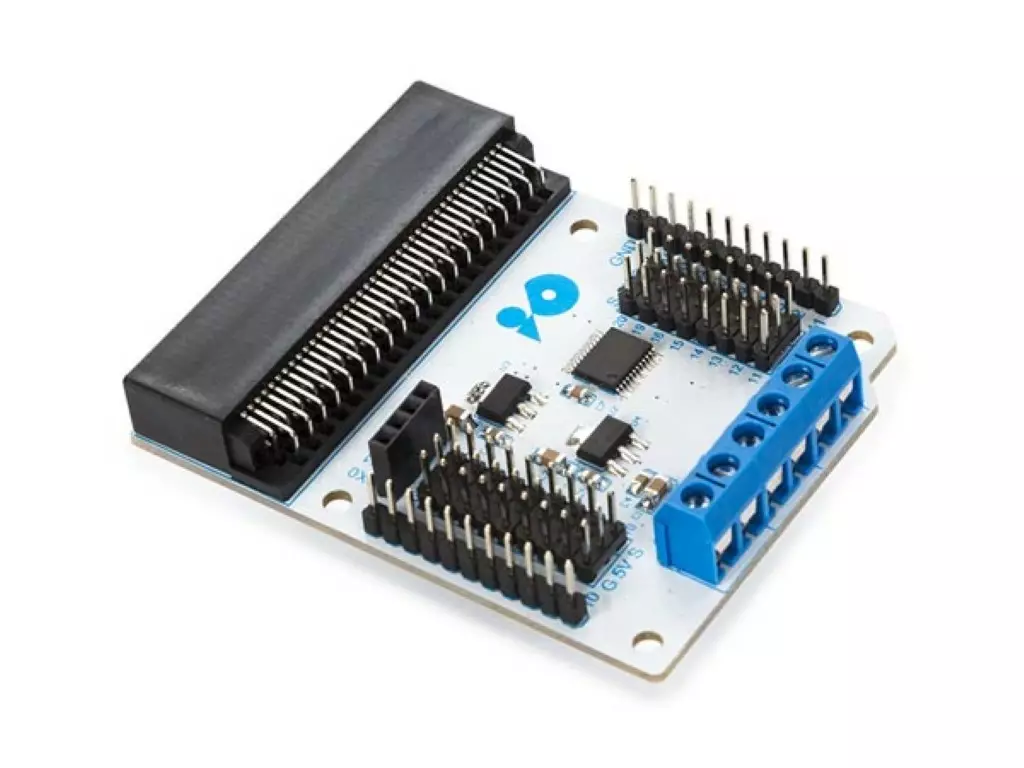

MOTOR DRIVE BREAKOUT BOARD FOR MICROBIT®

 Tämä VMM403-moottorinohjaimen liitäntäkortti integroi TB6612FNG-sirun ja antaa micro:bitille mahdollisuuden ohjata kaksikanavaisia tasavirtamoottoreita. Kumpikin kanava voi antaa jopa 1,2 A jatkuvasti ja huippuvirta jopa 2 A. Moottorin ohjaustiloja on 4: Eteenpäin, taaksepäin, jarru ja pysäytys. PWM-tukitaajuus on jopa 100 kHz. Micro:bit-nastat on jaettu 3-nastaisiin otsakkeisiin, jotta niihin pääsee helposti käsiksi, ja integroitu jännitteensäädin tarjoaa 3,3 V:n ja 5 V:n teholähdön. Tämä breakout-levy on ihanteellinen, jos haluat aloittaa robottirakentelun!

Ominaisuudet

4 motor control modes: forward - reverse - brake - stop

3 pin headers for sensor connections

integrated 3.3 V and 5 V regulators

comes with serial port header

Tekniset tiedot

input voltage: 6 to 12 VDC

n° of channels: 2

interface working current: 1.2 A (peak max 2 A)

dimensions: 70 x 58 mm (2.75 x 2.28")

chipset: TB6612FNG
