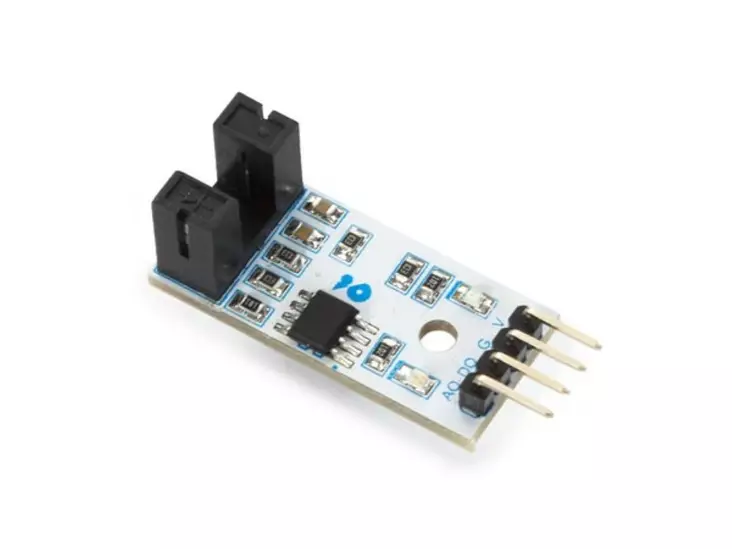

IR SPEED SENSOR MODULE

VMA347 on LM393-nopeusanturimoduuli, jota käytetään laajalti moottorin nopeuden havaitsemiseen, pulssilaskentaan, asennonohjaukseen jne.

Anturi on erittäin helppokäyttöinen: Jos haluat mitata moottorin nopeuden, varmista, että moottorissa on levy, jossa on reikiä. Jokaisen reiän on oltava tasaisin välein levyllä. Aina kun anturi näkee reiän, se luo digitaalisen pulssin D0-nastaan. Tämä pulssi vaihtelee 0V:sta 5V:iin ja on digitaalinen TTL-signaali.

Jos kaappaat tämän pulssin kehityslevyllä ja lasket kahden pulssin välisen ajan, voit määrittää kierrosnopeuden: (pulssien välinen aika X 60)/reikien lukumäärä. Jos levyssä on esimerkiksi yksi reikä ja kahden pulssin välinen aika on 3 sekuntia, kierrosnopeus on 3*60 = 180 rpm. Jos levyssä on kaksi reikää, kierrosnopeus on (3*60/2) = 90 rpm.

Ominaisuudet

4 pin connector: analog out, digital out, ground, vcc

LED power indicator

LED indicator of the output pulses at D0

Tekniset tiedot

working voltage: 3.3 to 5 VDC

groove width: 5 mm

weight: 8 g

dimensions: 32 x 14 x 7 mm (1.26 x 0.55 x 0,27")
